01
聚焦結構桿件
主要檢查 Column、Beam、Braces 等線性結構構件，不把與桿件幾何無關的模型資訊混進結果。
只看真正需要確認的結構差異
StructMatch 專注梁、柱與斜撐的幾何是否改變。
02
幾何差異拆開看
把修改拆成斷面、長度、水平位置、垂直位置、角度與形狀，讓你直接知道構件到底改了哪裡。
03
避免雜亂的輸出結果
不把名稱、標記、非必要參數等大量屬性變更當成差異輸出，讓檢核畫面保持乾淨。
04
兩個模型 都能比較
可以是同一模型的不同版本，也可以是不同團隊或不同軟體產生的模型；核心都是確認結構桿件幾何是否一致。
在實際流程中，如何應用？
不同的工作流程中，結構BIM模型可能由不同人維護，以下為常見使用情境。
情境一 · 結構技師維護
分析模型 ↔ 結構 BIM 模型
結構技師維護結構分析模型與結構 BIM 模型。交付結構圖說前，可利用 StructMatch 檢查兩套模型的梁、柱與斜撐是否已同步更新。
結構技師更新分析模型與結構 BIM 模型，匯出兩個模型
使用 StructMatch 比對
結構分析模型與結構 BIM，
找出需確認的斷面與幾何差異
結構分析模型與結構 BIM，
找出需確認的斷面與幾何差異
確認差異原因並完成必要更新，
再交付結構模型與圖說
再交付結構模型與圖說
情境二 · 建築師維護
分析模型 ↔ 結構 BIM 模型
如果結構技師採用2D CAD繪製結構圖，一般由建築師維護 BIM 中的結構桿件。設計變更後，結構技師通常先更新分析模型，建築師可利用 StructMatch 找出 BIM 中需要更新的梁柱斷面。
梁偏心、降梁等精確位置經建築協調後，再將調整好的建築圖提供給結構技師，套圖修改結構圖。
結構技師更新分析模型，匯出 IFC 交付建築師
建築師使用 StructMatch
與BIM模型比對，
快速找出需要更新的梁柱斷面
與BIM模型比對，
快速找出需要更新的梁柱斷面
更新 BIM 並完成建築協調，再提供建築圖給結構技師更新結構圖
情境三 · 雙方各自維護
建築師的結構 BIM ↔ 結構技師的結構 BIM
有時因設計時程等原因，建築師與結構技師會各自維護一套包含結構桿件的 BIM 模型。設計變更後，可利用 StructMatch 比對兩套 BIM，檢查梁、柱與斜撐的尺寸與位置是否已同步。
建築師與結構技師各自匯出 BIM 中的結構桿件 IFC
使用 StructMatch
比對雙方的結構桿件，
找出斷面、位置與其他幾何差異
比對雙方的結構桿件，
找出斷面、位置與其他幾何差異
協調後修正各自BIM模型
操作流程
從兩個模型 到結構桿件差異結果，保持簡單、可追蹤。
上傳 A/B 模型檔
選擇 .ifc 或 structmatch專用檔。
對齊兩模型
匯入模型
自動尋找對應桿件
執行比較
檢視結果並下載 Excel 報表
範例檔體驗區
操作教學影片
先透過短影片快速了解基本流程，再觀看完整教學熟悉操作細節。
120 秒快速了解基本流程
建議第一次使用者先觀看短版教學，再使用範例檔或自己的模型檔進行測試。
完整操作教學
示範完整比對流程，包含斷面命名規則、自動配對、差異檢視、人工確認與 Excel 報表輸出。
常見問題
第一次使用前，你可能會想知道這些事。
可以比較哪些模型格式？
支援 .ifc 與 structmatch專用檔，使用structmatch外掛匯出成專用檔，能大大提升比對品質
1. 這個工具是做什麼的？
StructMatch 是一個專注於結構桿件幾何的結構模型比對工具。
你可以放入兩個模型，系統會嘗試找出互相對應的 Column、Beam、Braces，並檢查斷面、長度、水平位置、垂直位置、角度與形狀是否不同。
它不是要告訴你模型中所有 Property 或參數改了什麼，而是把結果縮小到「結構桿件幾何到底有沒有變」。
2. 適合哪些使用情境？
只要你有兩個模型，而且真正關心的是梁、柱、斜撐的幾何是否一致，就適合使用 StructMatch。
- 比較同一結構模型的不同版本，找出哪些桿件被修改、新增或移除
- 比較 Revit 與 ETABS / SAP2000 模型中的梁柱尺寸與位置
- 建築與結構模型協調時，確認主要結構桿件是否一致
- 設計模型與製造 / 詳圖模型之間確認主要構件幾何
- 模型轉檔或交換後，快速檢查長度、斷面與位置是否產生偏移
3. 系統是怎麼判斷兩根桿件是否相同的？
系統主要會解讀每根桿件的兩項核心資訊：斷面與軸線。
「斷面」是構件的尺寸，例如 RECT-500x800、BOX-300x300x12、H-400x200x8x13。
「軸線」可以理解為桿件沿著長度方向的中心線，也就是斷面中線。取得軸線後，系統會用它描述構件的位置、角度、形狀與長度，並搭配其他幾何資訊尋找可能的對應桿件；配對完成後，再逐項比較斷面與幾何差異。
系統會解讀桿件斷面，並以軸線作為位置、角度、形狀與長度判斷的基準。
4. 為什麼需要先對齊模型、再進行配對？
因為系統在配對時，會分別以模型 A 的每根桿件為基準，在附近範圍中尋找可能對應的模型 B 桿件。
如果兩個模型的座標沒有對齊，原本應該對應的梁或柱可能會距離太遠，導致系統找不到正確的配對對象。
因此，在兩個模型座標差異較大時，建議先使用對齊功能，讓模型 A 與模型 B 重疊。接著系統才會在合理範圍內尋找對應桿件，並進行後續比較。
配對時，系統會以模型 A 的桿件為基準，在附近範圍內搜尋可能對應的模型 B 桿件。
5. 什麼是「配對」？什麼是「比較」？
「配對」是先判斷模型 A 的某根桿件，應該對應到模型 B 的哪一根或哪幾根桿件。共有以下幾種配對情況
- A 模型的一根桿件，對應到 B 模型的一根桿件
- A 模型的一根桿件，因為建模方式不同，對應到 B 模型的多根桿件
- A 模型的多根桿件，因為建模方式不同，對應到 B 模型的一根桿件
- A 模型找不到對應構件，因此被判斷為 A 專有
- B 模型找不到對應構件，因此被判斷為 B 專有
「比較」則是在配對完成後，進一步檢查已配對的構件是否有差異，例如位置不同、角度不同、斷面不同、形狀不同或長度不同。
簡單來說，配對是先找出「誰跟誰是一組」；比較是再檢查「同一組裡面有沒有差異」。

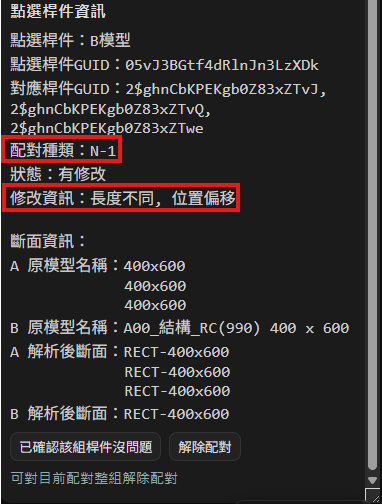

配對完成後，系統會在同一組構件中標示位置、長度、斷面等差異。
6. 為什麼需要斷面命名規則？
理想情況下，系統可以直接從 IFC 內部資料解析每根桿件的斷面尺寸。
但在實際模型中，有些構件可能因為接合、切割、端部修剪、轉檔或軟體匯出方式不同，導致 IFC 幾何資料不容易直接判斷出原始斷面。
例如一根矩形梁可能在端部被柱、牆或其他構件切割，使得幾何外形不再是完整矩形。這時如果只靠幾何判斷，系統可能無法解析出正確斷面。
因此，斷面命名規則的用途是：當系統無法從幾何判斷斷面時，可以改由構件名稱指定斷面尺寸。
例如:
- 將構件名稱 G50x80 指定為 RECT-500x800
- 將構件名稱 BOX150 指定為 BOX-150x150x12
- 將構件名稱 G402 指定為 H-400x200x8x13
自動斷面命名偵測：系統會先嘗試從模型中的既有命名找出規律，並套用可能的斷面命名規則。使用者可以確認、修改或新增規則，讓系統符合該專案或公司的命名習慣。

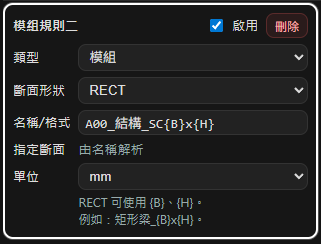

模組規則：從名稱中的尺寸模組解析出斷面
例如 A00_結構_SC{B}x{H}。
例如 A00_結構_SC{B}x{H}。

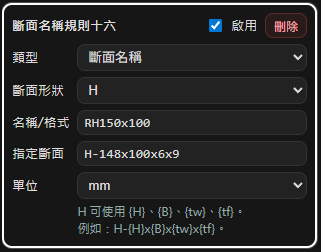

斷面名稱規則：將特定名稱直接指定為標準斷面
例如 H-148x100x6x9。
例如 H-148x100x6x9。
7. 如果系統判斷結果不符合預期，可以怎麼修正？
如果自動判斷結果不符合預期，可以依照問題類型進行修正。
- 如果是斷面解析錯誤，可以新增或調整斷面命名規則，或直接指定某類名稱對應的斷面。
- 如果是配對錯誤，可以使用人工配對、解除配對，或重新執行局部配對。
- 如果是某些構件不需要參與比對，可以將它們加入忽略清單。
- 如果是比對結果太嚴格或太寬鬆，可以調整比較門檻，例如位置、角度、長度或形狀判斷標準。
這些功能的目的，是讓工具可以適應不同公司的建模習慣、不同軟體的 IFC 匯出結果，以及不同專案的檢查需求。
8. 比較標準和比較項目可以調整嗎？
可以。
使用者可以依照專案需求調整比較項目與部分比較門檻。例如可以選擇是否比較位置、角度、形狀、斷面或長度，也可以調整位置偏移、角度差、長度差等判斷標準。
這對不同階段的模型檢查很有幫助。例如早期協調時可以只關注主要梁柱的斷面與位置；出圖或模型交付前，則可以使用更嚴格的門檻確認水平位置、標高、角度與長度差異。
9. 上傳的模型檔案和比較結果安全嗎？
系統會暫時處理你上傳的模型檔案與比較結果，以完成模型比對流程。
目前系統會定期清除上傳資料與產生的結果，原則上會在 24 小時內清除暫存資料。
如果你願意在回饋表單中提供 IFC 檔案，並說明遇到的問題，會非常幫助我們改善斷面解析、配對準確度與不同軟體匯出的相容性。
About StructMatch
我是 StructMatch 的開發者，也是一名結構工程師。
在實際工作中，我常常不是想知道 BIM 模型裡所有參數改了什麼，而只是想快速確認：梁柱斷面有沒有變、位置有沒有移動、標高是否一致、某根構件是不是被拉長、縮短或刪除了。
StructMatch 因此刻意縮小範圍，專注在 Column、Beam、Braces 等結構桿件的幾何比較。模型可以是同一專案的不同版本，也可以來自不同團隊或不同軟體；使用 IFC 或 Revit 外掛匯出的 .smrevit，就使用同一套方式整理成可視化的結構差異結果。
目前 StructMatch 仍在 Public Beta。如果你有實際的結構模型比較需求、遇到無法正確解析或配對的案例，歡迎提供回饋：
基本產品聲明
本工具為 結構模型差異檢查輔助工具，結果僅供設計檢核與溝通參考，仍應由專業人員進行最終確認。
目前支援 IFC 與 Revit 外掛匯出的 .smrevit，主要比較梁、柱與斜撐等結構桿件。不同軟體匯出的 IFC 內容可能存在差異，部分特殊 IFC 幾何表示、Brep、Boolean clipping 或非標準匯出內容可能無法完整解析。
大型模型可能需要較長處理時間，建議只上傳包含欲比較之梁、柱、斜撐等結構桿件的精簡模型檔。
如果你在使用過程中遇到問題，或願意提供使用回饋與 IFC 測試案例，歡迎來信： structmatch@gmail.com
